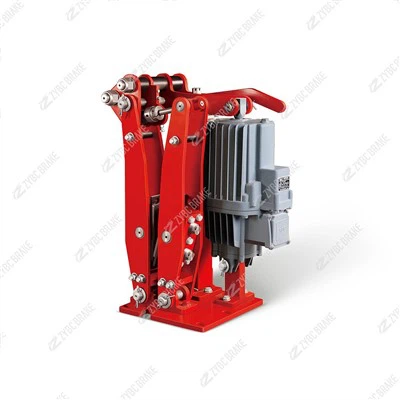

Aukštos kokybės Yp41 serijos elektro{1}}hidrauliniai diskiniai stabdžiai

TheYP41 serijayra didelio našumo{0}}pramoninių elektro-hidraulinių diskinių stabdžių asortimentas, sukurtas patikimam stabdymo valdymui sunkiose-sukamosiose mašinose-, įskaitant kranus (ant viršų, portalą, bokštą), gerves, konvejerius ir kasybos įrangą. Sukurta daugiausia dėmesio skiriant patvarumui, tikslumui ir saugiam{5}}gedimų veikimui, šioje serijoje integruotas elektro-hidraulinis valdymas su tvirta diskine{7}}pagrįsta stabdžių struktūra, kad būtų užtikrintas pastovus sukimo momentas, greitas reakcijos laikas ir atsparumas atšiaurioms pramonės aplinkoms. Idealiai tinka programoms, kurioms reikia dažnų paleidimo{9}}sustabdymo ciklų arba didelės{10}}apkrovos išlaikymo (pvz., plieno gamyklose, uostuose, kasybos vietose), YP41 serija atitinka pasaulinius saugos standartus ir siūlo įvairias konfigūracijas, atitinkančias įvairius įrangos poreikius. Žemiau pateikiamas išsamus modelio charakteristikų, pagrindinės struktūros, veikimo principo, pagrindinių savybių, tipiškų pritaikymų ir techninių specifikacijų suskirstymas:

1. Serijos apžvalga ir pagrindinė funkcija

YP41 seriją apibrėžia joselektro-hidraulinis valdymas(elektros jėga varo hidraulinę jėgą) irdiskinis{0}}stabdymas(trintis veikia besisukantį diską)-derinys, užtikrinantis tolygų jėgos paskirstymą, efektyvų šilumos išsklaidymą ir minimalų susidėvėjimą, palyginti su tradiciniais būgniniais stabdžiais. Jo pagrindinės funkcijos apima:

Dinaminis stabdymas: Besisukančių mašinų (pvz., kranų keltuvų, konvejerių juostų) lėtėjimas arba stabdymas su kontroliuojamu sukimo momentu, kad būtų išvengta krovinio svyravimo ar smūgio.

Statinės apkrovos išlaikymas: Krovinių tvirtinimas prastovos ar techninės priežiūros metu (pvz., pakabinant krano krovinį ore).

Avarinis stabdymas: automatiškai įsijungia dingus elektrai arba įvykus sistemos gedimams, kad nenutrūktų įranga, -svarbiausia atliekant-didelės rizikos operacijas, pvz., kasybos keltuvus ar uosto kranus.

Ši serija apima įvairius dydžius (suderinamumas su disko skersmeniu: 200–800 mm) ir sukimo momentą (100–5 000 N·m), todėl tinka tiek lengvoms -i-vidutinėms (1–20 tonų), tiek sunkioms (20–{11} tonų) mašinoms.

2. Pagrindinė struktūra ir pagrindiniai komponentai

YP41 serija pasižymi moduliniu,{1}}paslaugoms palankiu dizainu su keturiais integruotais posistemiais, kurių kiekvienas optimizuotas našumui ir ilgaamžiškumui:

2.1 1. Electro-Hidraulinis paleidimo blokas (maitinimo šerdis)

Paleidimo blokas paverčia elektros energiją į hidraulinę jėgą, kad įjungtų/atleistų stabdžius, kuriuos sudaro:

Hidraulinis cilindras: sandarus, aukšto{0}}slėgio cilindras (10–25 MPa) su preciziškai-apdirbtu stūmokliu. Jame naudojami aukštai -temperatūrai-atsparūs sandarikliai (FKM medžiaga), kad būtų išvengta alyvos nutekėjimo net ekstremaliomis sąlygomis (nuo -30 laipsnių iki 120 laipsnių).

Elektrinio variklio ir siurblio mazgas: 380 V kintamosios srovės (50 Hz/60 Hz) pramoninis variklis (galios diapazonas: 0,37–2,2 kW), suporuotas su krumpliaračių siurbliu. Variklis varo siurblį, kad sukurtų hidraulinį slėgį, su kintamo greičio parinktimis reguliuojamam veikimo greičiui.

Valdymo vožtuvo blokas: Integruoti atbuliniai vožtuvai, apsauginiai vožtuvai ir solenoidiniai vožtuvai, skirti reguliuoti slėgį, užkirsti kelią slėgio šuoliams ir greitai išleisti slėgį avarinio stabdymo metu.

2.2 2. Diskinių stabdžių mazgas (trinties šerdis)

Agregatas sąveikauja su mašinos besisukančiu disku, kad sukurtų stabdymo jėgą, įskaitant:

Stabdžių apkaba: Dviejų{0}}apkabų arba vieno{1}}apkabos dizainas (atsižvelgiant į sukimo momento poreikį), pagamintas iš didelio-stiprumo ketaus (HT300) arba aliuminio lydinio (lengviems modeliams). Jame yra trinties trinkelės ir užtikrinamas tolygus kontaktas su disku.

Frikcinės trinkelės: pagamintas iš pusiau{0}}metalinių arba keraminių kompozitinių medžiagų, turinčių didelį trinties koeficientą (μ 0,45 arba didesnį) ir atsparumą karščiui iki 400 laipsnių. Pagalvėlės keičiamos dėl fiksuoto{4}}konstrukcijos, todėl priežiūra supaprastinama.

Disko suderinamumas: Sukurta dirbti su standartiniais pramoniniais diskais (storis: 10–30 mm, medžiaga: 45# plienas arba nerūdijantis plienas). Reguliuojamas apkabos tvirtinimo kronšteinas pritaikytas nedideliems disko išlygiavimo pokyčiams, todėl montavimas tampa sudėtingesnis.

2.3 3. Gedimas-Saugus spyruoklės mechanizmas (saugos pagrindas)

Šis mechanizmas, privaloma didelės{0}}rizikos programoms, užtikrina stabdymą esant galios praradimo scenarijams:

Aukštos{0}}įtempimo suspaudimo spyruoklės: kelios mangano -plieninės spyruoklės (kalibruotos pagal 5–20 kN jėgą), įtaisytos apkaboje. Kai veikia hidraulinis slėgis (stabdžių atleidimas), spyruoklės susispaudžia; nukritus slėgiui (maitinimo sutrikimas), spyruoklės akimirksniu išsiplečia, stumdamos trinties trinkeles prie disko, kad užsifiksuotų velenas.

2.4 4. Reguliavimo ir apsaugos komponentai (patvarumo šerdis)

Automatinis tarpo reguliatorius: mechaninė arba hidraulinė sistema, realiuoju laiku kompensuojanti trinties trinkelių susidėvėjimą, išlaikanti pastovų stabdžių tarpą (0,2–0,4 mm) ir pašalinanti rankinį pakartotinį{2}}kalibravimą.

Anti{0}}korozinis korpusas: Suportas ir paleidimo blokas yra padengti epoksidine derva (storis didesnis arba lygus 80 μm) arba cinkuoti, kad būtų atsparūs dulkėms, drėgmei ir cheminių medžiagų poveikiui -tinka lauko (prievaduose) arba korozinėje (chemijos gamyklos) aplinkoje.

Būklės stebėjimo jutikliai (pasirinktinai): artumo jutikliai trinkelių nusidėvėjimui aptikti ir termoporos disko temperatūrai stebėti. Jie siunčia įspėjimus realiuoju laiku-į mašinos valdymo sistemą, kad būtų galima numatyti techninę priežiūrą.

3. Darbo principas

YP41 serija veikia trijose pagrindinėse būsenose, suderintose su standartiniais pramoninių mašinų ciklais:

3.1 1. Stabdžių atleidimas (įprastas veikimas)

Įjungus mechanizmą (pvz., krano keltuvą), valdymo sistema tiekia maitinimą stabdžių elektros varikliui.

Variklis varo hidraulinį siurblį, kuris sukuria slėgį cilindre. Šis slėgis stumia stūmoklį, suspaudžia-saugias spyruokles ir atitraukia stabdžių apkabos trinties trinkeles nuo besisukančio disko.

Tarp trinkelių ir disko susidaro nedidelis tarpelis (0,2–0,4 mm), todėl diskas (ir prijungtas velenas) gali laisvai suktis normaliam mašinos veikimui (pvz., kėlimui, transportavimui).

3.2 2. Stabdžių įjungimas (kontroliuojamas sustojimas / laikymas)

Kontroliuojamas sustojimas: Norėdami sulėtinti arba sustabdyti mašinas, valdymo sistema sumažina variklio galią ir sumažina hidraulinį slėgį. Saugios-spyruoklės pradeda plėstis, stumdamos trinties trinkeles prie disko.

Sukimo momento generavimas: Trintis tarp trinkelių ir disko sukuria stabdymo momentą (reguliuojamą spyruoklės išankstiniu įtempimu arba hidrauliniu slėgiu), stabdo diską kontroliuojamu greičiu (daugelyje modelių mažiau nei 0,8 sekundės), kad būtų išvengta apkrovos smūgio.

Statinis laikymas: Apkrovos saugumui (pvz., pakabinant krano apkrovą) variklis sumažinamas iki ~20% vardinės galios. Sumažintas hidraulinis slėgis leidžia spyruoklėms iš dalies susijungti su trinkelėmis, taikant tik tiek sukimo momento, kad išlaikytų apkrovą nepažeidžiant disko.

3.3 3. Avarinis stabdymas (elektros gedimas / gedimas)

Staigiai nutrūkus galiai (pvz., nutrūkus tinklui) arba sugedus sistemoje (pvz., jutiklio aptiktas greičio viršijimas), variklis akimirksniu sustoja, o hidraulinis slėgis nukrenta iki nulio.

Saugios-spyruoklės visiškai išsiplečia per milisekundes, maksimalia jėga trenkdamos trinties trinkeles į diską. Stabdymo momentas pasiekia didžiausią serijos vardinę galią, užrakina veleną ir sustabdo mašiną per Mažiau nei 0,6 sekundės-užkertant kelią nelaimingiems atsitikimams.

4. Pagrindinės YP41 serijos savybės

YP41 serija išsiskiria pramoniniu tvirtumu ir eksploataciniu universalumu, o pagrindiniais privalumais:

4.1 1. Didelis sukimo momento stabilumas ir tikslumas

Elektro-hidraulinis paleidimas užtikrina pastovų sukimo momentą (±5 % vardinės vertės) esant temperatūros svyravimams (-30–120 laipsnių) ir įtampos pokyčiams (±10 % vardinės įtampos). Tai užtikrina nuspėjamą stabdymo efektyvumą atliekant tikslias užduotis (pvz., nustatant krano krovinio padėtį).

4.2 2. Efektyvus šilumos išsklaidymas

Disk{0}}pagrįsta konstrukcija ir didelis trinkelių kontaktų plotas leidžia greitai išsklaidyti šilumą,{1}}būtina dažnai stabdant (pvz., konvejerio juostos kasyboje). Tai apsaugo nuo stabdžių išblukimo (trinties praradimo dėl perkaitimo) ir pailgina trinkelių tarnavimo laiką iki daugiau nei 8 000 darbo valandų.

4.3 3. Kompaktiškas ir erdvus-Taupantis dizainas

Modulinė apkaba ir integruotas valdymo blokas sumažina bendrą stabdžių pėdsaką 20 %, palyginti su tradiciniais padalijimo{1}}diskiniais stabdžiais. Dėl to jis tinkamas-nepakankamai erdvei įrangai (pvz., mažoms gervėms, kranų vežimėliams).

4.4 4. Maži priežiūros reikalavimai

Keičiamas spragtelėjusias{0}}trinties trinkeles galima pakeisti per mažiau nei 30 minučių, neišardant viso stabdžio.

Automatinis tarpo reguliatorius pašalina rankinį pakartotinį{0}}kalibravimą, todėl priežiūros dažnis sumažėja 50 proc.

Užsandarinti hidrauliniai komponentai apsaugo nuo alyvos užteršimo ir pailgina pavaros įtaiso tarnavimo laiką iki 5 metų arba daugiau.

4.5 5. Visuotinis saugos laikymasis

Atitinka tarptautinius standartus, įskaitantISO 10472(pramoniniai diskiniai stabdžiai),GB/T 22345(Kinijos elektro-hidraulinių diskinių stabdžių standartai) irCE(ES mašinų direktyva). Jis taip pat atitinka konkrečius kasybos-reglamentus (pvz., ATEX, skirtas sprogiai aplinkai, neprivalomas).

5. Tipinės programos

YP41 serija yra pakankamai universali, kad galėtų aptarnauti kelis{1}}sunkiosios pramonės sektorius. Įprasti naudojimo atvejai, įskaitant:

Kranai: tiltiniai kranai (plieno gamyklos), ožiniai kranai (uostai) ir bokštiniai kranai (statybiniai)-keltuvo stabdymui ir važiavimo mechanizmų valdymui.

Gervės: kalnakasybos keltuvai (rūdos kėlimas), laivų statyklų gervės (krovinių tvarkymas) ir gervės atviroje jūroje (gręžimo platformos), -pagrįstos gedimu-saugiu stabdymu krovinio saugumui užtikrinti.

Konvejeriai: juostiniai konvejeriai (kasybos, cemento gamyklos) ir grandininiai konvejeriai (gamyboje)-, skirti medžiagų srautams stabdyti ir sulaikyti nuokalnėse.

Sunkioji technika: valcavimo staklynai (plieno gamyba), maišytuvai (chemijos gamyklos) ir vėjo turbinų sukimosi pavaros,{0}}kurioms reikalingas didelis sukimo momentas ir atsparumas korozijai.
