TJ2-300/200 serijos elektromagnetiniai būgniniai stabdžiai

TheTJ2-300/200 serijos elektromagnetinis būgninis stabdysyra įprastai -uždaras,-spyruoklinis, kintamosios srovės elektromagnetinis-atpalaiduojamas stabdžių įtaisas, skirtas sunkioms-kėlimo ir transportavimo mašinoms. Jis yra išskirtinai suderintas suMZD1-200 AC elektromagnetinis stabdys(vienfazis{0}}AC 380V/50Hz) ir atitinka pramoninius elektromagnetinių stabdžių standartus. Pagrindinė jo funkcija yra valdyti objektų kėlimo greitį ir sugerti judančių / besisukančių mechanizmų inerciją, todėl jis plačiai naudojamas nesprogiose aplinkose, pvz., kranuose, keltuvuose, pagalbinėje metalurgijos įrangoje ir statybinėse mašinose.

Pagrindinės techninės specifikacijos

Parametras	Standartinė vertė	Pastabos
Stabdžių tipas	Paprastai{0}}uždarytas elektromagnetinis būgninis stabdys (spyruoklinis stabdys, elektromagnetinis atleidimas)	Saugus-: palaiko stabdymą praradus galią
Taikomas stabdžių būgno skersmuo	300 mm	Atitinka sunkiųjų{0}}mašinų būgno specifikacijas
Vardinis stabdymo momentas	- JC=25%/40% (veikiant su pertrūkiais): 500 N·m- JC=100% (nepertraukiamas veikimas): 200 N·m	JC=darbo ciklas; sukimo momentas reguliuojamas pagal veikimo dažnį
Atitinkamas elektromagneto modelis	MZD1-200	Vienfazis{0}}kintamoji srovė 380V/50Hz; elektromagnetinis sukimo momentas prisitaiko prie stabdžių poreikio
Stabdžių trinkelių tarpas (atsitraukimo atstumas)	- Įprastas: 0,7 mm- Didžiausias: 1,0 mm	Užtikrina jokios trinties tarp bato ir būgno atleidimo metu
Reguliavimo strypo eiga	3–4,4 mm	Naudojamas tiksliai{0}}sureguliuoti stabdžių trinkelių tarpą ir stabdymo momentą
Frikcinė pamušalo medžiaga	Asbesto stabdžių juosta (keičiama)	Didelis trinties koeficientas; užtikrina stabilią stabdymo jėgą (1, 4 santrauka)
Darbo sąlygos	- Aplinkos temperatūra: -20 laipsnių -+50 laipsnis - Santykinė oro drėgmė: mažesnė arba lygi 90%- Jokių sprogių/ėsdinančių dujų ar laidžių dulkių	Atitinka bendruosius pramoninės aplinkos reikalavimus (3 santrauka)
Rakto montavimo matmenys (mm)	- Stabdžių trinkelių plotis: 140- Bendras ilgis: 825- Tvirtinimo centro atstumai (A/A1/A2): 519/625/80	Standartizuotas universaliam tvirtinimui ant sunkiųjų mašinų (4 santrauka)
Svoris (be elektromagneto)	~55 kg	Tvirta konstrukcija, skirta sunkiam{0}}darbui

Pagrindinės struktūrinės ir funkcinės savybės

Nepavyko-Paprastai saugus-Uždarytas mechanizmasPriima pagrindinę logiką"Spyruoklinis stabdymas + elektromagnetinis atleidimas"(1, 3, 4 santraukos). Kai MZD1-200 elektromagnetas yraatimta- energija, iš anksto-suspausta pagrindinė spyruoklė varo stabdžių trinkeles (su asbesto juostomis), kad tvirtai suspaustų 300 mm-skersmens būgną, sukuriant 200–500 N·m stabdymo momentą, kad įranga neslystų arba nenukristų objektas. Kai elektromagnetas yraenergingas, jis sukuria magnetinę jėgą, kad trauktų svirties mechanizmą, įveikiant spyruoklės jėgą ir atskiriant batus nuo būgno,{0}}leisdama mašinoms normaliai veikti.

Patikimas elektromagnetinis valdymasSuderintas MZD1-200 AC elektromagnetas pasižymi mažu elektromagnetiniu triukšmu ir stabilia siurbimo jėga (3 santrauka). Jis veikia standartine pramonine įtampa (vienfazis AC 380V), todėl nereikia papildomų įtampos konvertavimo įrenginių. Elektromagneto stabdymo blokas yra glaudžiai sulygiuotas su reguliavimo strypo viršūne, todėl užtikrinamas tikslus stabdžių atleidimo eigos valdymas ir išvengiama pernelyg didelio susidėvėjimo, atsirandančio dėl nesutapimo.

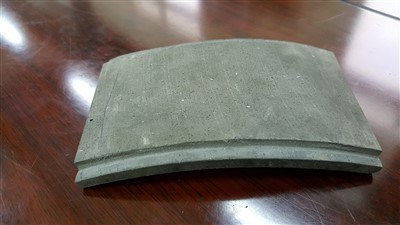

Keičiami asbesto trinties įdėklaiStabdžių kaladėlės yra sukniedytos asbesto stabdžių juostos(1, 4 santraukos)-medžiaga, turinti didelį trinties koeficientą, kuri užtikrina pastovų stabdymo efektyvumą net esant didelėms apkrovoms. Kai antdėklas yra susidėvėjęs (paprastai, kai storis yra mažesnis arba lygus 3 mm), jį galima pakeisti savarankiškai, neišardant viso stabdžių korpuso, taip sumažinant priežiūros laiką ir išlaidas.

Reguliuojamas tarpas ir sukimo momentas

Klirenso reguliavimas: Reguliavimo strypas (eiga 3–4,4 mm) leidžia operatoriams tiksliai-sureguliuoti trinkelės-būgną iki standartinio 0,7–1,0 mm diapazono, išvengiant neįprasto triukšmo arba sumažėjusio stabdymo efektyvumo dėl per didelio / nepakankamo atstumo.

Sukimo momento reguliavimas: Reguliuojant pagrindinės spyruoklės suspaudimo ilgį, stabdymo momentas gali būti pritaikytas prie skirtingų apkrovos poreikių (200 N·m nuolatiniam darbui, 500 N·m esant pertraukiamoms didelėms apkrovoms), taip padidinant stabdžių universalumą.

Tvirtas konstrukcinis dizainasStabdžių svirtis, vertikalios plokštės rėmas ir pagrindas yra pagaminti iš didelio-tvirto plieno (4 santrauka), atlaikančio smūgio jėgą, atsirandančią avarinio stabdymo metu. Jungtys tarp komponentų (pvz., vertikalaus plokštės rėmo ir pagrindo, stabdžių trinkelės ir vertikalios plokštės rėmo) naudoja veleno kaiščius lanksčiam sukimuisi, užtikrinant sklandų stabdžių įjungimą be trukdžių.

Darbo principas

TJ2-300/200 veikia remiantis elektromagnetinės jėgos ir mechaninės spyruoklės jėgos koordinavimu, aiškiai paskirstant darbus tarp MZD1-200 elektromagneto ir vidinių komponentų:

Stabdžių naudojimas (maitinimas{0}}išjungtas: sustojimas / avarinis režimas)Kai valdymo sistema nutraukia MZD1-200 elektromagneto maitinimą, elektromagnetas praranda siurbimą. Iš anksto-suspausta pagrindinė spyruoklė akimirksniu atsimuša, patraukdama vertikalią plokštės rėmą ir stabdžių trinkeles, kad pakryptų į vidų. Asbesto trinties įdėklai tvirtai suspaudžia besisukantį 300 mm būgną, trinties dėka mašinos kinetinę energiją paverčia šiluma (išsisklaidoma į orą). Stabdymo momentas (200–500 N·m) greitai sulėtina būgną, sustabdydamas apkrovą arba neleisdamas jai nukristi – tai labai svarbu kėlimo mechanizmų saugai.

Stabdžių atleidimas ({0}}įjungimo būsena: veikia)Kai mašinos turi veikti (pvz., pakelti ar nuleisti daiktus), elektromagnetas įjungiamas. Jis sukuria stiprią magnetinę jėgą, kad pritrauktų stabdymo bloką, verčiant reguliavimo strypą ir svirties mechanizmą judėti. Taip įveikiama pagrindinės spyruoklės išankstinio-priveržimo jėga, stabdžių trinkelės išstumiamos į išorę, kad atsiskirtų nuo būgno (tarpas 0,7–1,0 mm). Šiuo metu būgnas gali laisvai suktis, o mašinos veikia normaliai.

Tipinės programos

Suderintas su TJ2 serijos taikymo scenarijais (1, 3, 4 santraukos), TJ2-300/200 daugiausia naudojamas sunkiasvorių kėlimo ir transportavimo scenarijuose:

Kėlimo mašinos

Tiltiniai kranai, ožiniai kranai ir strėliniai kranai: užtikrina kėlimo mechanizmo stabdymą, užtikrina stabilų sunkių krovinių (pvz., plieninių plokščių, statybinių medžiagų) valdymą pakilimo/nusileidimo metu ir saugų parkavimą pakabinus.

Elektriniai keltuvai ir gervės: Didelis stabdymo momentas (iki 500 N·m) atlaiko sunkių krovinių inerciją staigių sustojimų metu ir neleidžia kroviniui slysti.

Metalurgijos ir statybos mašinos

Pagalbinė metalurgijos įranga (aukštakrosnių įkrovimo mašinos, valcavimo staklių tiektuvai): prisitaiko prie aukštos{0}}temperatūrinės dirbtuvių aplinkos (-20 laipsnių -+50 laipsnių) ir užtikrina stabilų stabdymą transportuojant medžiagą.

Statybvietės bokštiniai kranai ir betono maišyklės: tvirta plieninė konstrukcija atspari vibracijai ir smūgiams, todėl užtikrina patikimą veikimą atšiaurioje statybų aplinkoje.

Transporto mašinos

Sunkiosios-bėgio-transporto priemonės (RGV) ir medžiagų pervežimo vežimėliai: užtikrina stovėjimo stabdymą, kad pakrovimo / iškrovimo metu nejudėtų, ir avarinį stabdymą, kad būtų galima susidoroti su netikėtomis situacijomis.

Montavimo ir priežiūros gairės

Pagrindiniai diegimo taškai

Būgno paruošimas: Įsitikinkite, kad 300 mm stabdžių būgnas yra dinamiškai ir statiškai subalansuotas (1 santrauka), paviršiaus šiurkštumas yra mažesnis arba lygus Ra 1,6 μm, o kietumas didesnis arba lygus HB 280. Būgno išbėgimas, iš -apvalumo ir smailėjimo (0,0}D, ty 0,0,{0} Mažesnis arba lygus 0,15 mm).

Išlygiavimo reikalavimas: Dviejų stabdžių trinkelių vidurio linija turi eiti per būgno centrą, o nuokrypis turi būti mažesnis arba lygus 0,3 mm (1 santrauka). Naudokite lygį, kad patikrintumėte stabdžių pagrindo lygumą (paklaida Mažesnė arba lygi 0,5 mm/m), kad išvengtumėte netolygaus antdėklo nusidėvėjimo.

Elektromagneto montavimas: Įstatykite MZD1-200 elektromagnetą ant vertikalios plokštės rėmo, užtikrindami, kad jo stabdymo blokas būtų suderintas su reguliavimo strypo viršumi (tarpas yra mažesnis arba lygus 0,5 mm). Prijunkite elektromagnetą prie vienfazio kintamosios srovės 380 V maitinimo šaltinio ir patikrinkite įžeminimą (varža mažesnė arba lygi 4 Ω), kad būtų užtikrinta elektros sauga.

Klirenso ir sukimo momento kalibravimas: Sumontavę reguliavimo strypą nustatykite 0,7–1,0 mm būgno tarpą-. Sureguliuokite pagrindinės spyruoklės suspaudimo ilgį, kad jis atitiktų reikiamą stabdymo sukimo momentą (pvz., 500 N·m, kai pertraukiamos didelės apkrovos).

Techninės priežiūros grafikas

Ciklas	Užduotys	Detalės
Kasdien	Vizuali apžiūra	Patikrinkite asbesto pamušalo susidėvėjimą (pakeiskite, jei storis mažesnis arba lygus 3 mm), būgno paviršių (nėra alyvos dėmių / įbrėžimų) ir elektromagneto laidus (nėra laisvų).
Kas savaitę	Klirensas ir spyruoklinė patikra	Patikrinkite trinkelės -būgno tarpą (jei nukrypstama, sureguliuokite reguliavimo strypu); patikrinkite, ar pagrindinė spyruoklė nėra deformuota (jei elastingumas mažėja, pakeiskite).
Kas mėnesį	Elektromagnetų priežiūra	Nuvalykite elektromagneto geležinę šerdį sausa šluoste, kad pašalintumėte dulkes; patikrinkite elektromagneto siurbimo jėgą (įsitikinkite, kad jis gali visiškai atleisti stabdį).
Kas ketvirtį	Tvirtinimo detalių ir veleno kaiščio tepimas	Priveržkite pagrindo ir elektromagneto varžtus (sukimo momentas: 40–45 N·m); sutepkite veleno kaiščius (tarp vertikalios plokštės rėmo ir pagrindo), kad išvengtumėte rūdžių.
Kasmet	Visapusiškas kapitalinis remontas	Patikrinkite stabdymo momentą (įsitikinkite, kad jis atitinka 200–500 N·m diapazoną); iš naujo-apdirbti būgną, jei išsiliejimas viršija 0,15 mm; pakeiskite senstančias elektromagnetines rites, jei siurbimas silpnas.

Dažni gedimai ir sprendimai

Gedimo reiškinys	Galimos priežastys	Sprendimai
Elektromagnetas įjungtas, bet stabdys neatleidžiamas	Reguliavimo strypo nesutapimas; elektromagneto siurbimas silpnas	Iš naujo sulygiuokite reguliavimo strypą, kad jis atitiktų elektromagneto stabdymo bloką; pakeiskite elektromagneto ritę, jei siurbimo nepakanka.
Nepakankamas stabdymo momentas	Pamušalo susidėvėjimas; pagrindinis pavasarinis nuovargis	Pakeiskite asbesto stabdžių juostą; sureguliuokite pagrindinės spyruoklės suspaudimo ilgį arba pakeiskite spyruoklę.
Nenormalus triukšmas stabdant	Netolygus batų{0}}būgno tarpas; per didelis būgno išsiveržimas	Re-adjust clearance to 0.7–1.0 mm; re-machine the drum if runout >0,15 mm.
Elektromagneto perkaitimas	Exceeded duty cycle (JC>100 proc.); ritės trumpasis jungimas	Sumažinti stabdžių įjungimo dažnį; patikrinkite ritės izoliaciją (didesnė arba lygi 1 MΩ) ir pakeiskite, jei s
