DJPZ-04 variklio diskinis stabdys|4 N·m, Ø100 mm, DC, saugus,<10ms Response, For Micro Gear Motor & Robot Joint
DJPZ-04 variklio diskinių stabdžių gedimas-Saugus, spyruoklė-Įjungta - Maitinimas išjungtas=Stabdžiai įjungti. Paprastai uždarytas. Žiedinė diskinė spyruoklė (Belleville) išlaiko stabdymo momentą; DC ritė tik RELEASE. Išjungimas / avarinis sustabdymas / variklio išjungimas → spyruoklė įspaudžia diską<10 ms . Prevents load runaway the instant...
Aprašymas

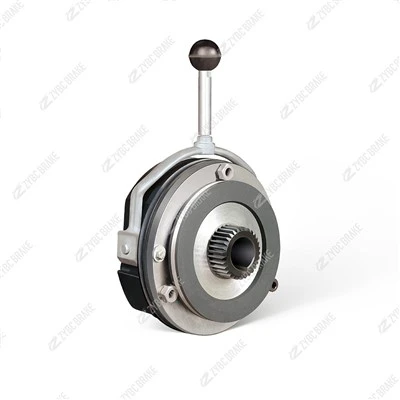

DJPZ-04 variklio diskinis stabdys
NepavykstaPaprastai uždarytas. Žiedinė diskinė spyruoklė (Belleville) išlaiko stabdymo momentą; DC ritė tik RELEASE. Išjungimas / avarinis stabdymas / variklio išjungimas- → spyruoklė įspaudžia diską<10 ms. Neleidžia nubėgti apkrovai, dingsta momentinė galia.
4 N·m Ø100 pakuotėje - Nulinis atstumas.DJPZ-04 pristato4 N·mvardinis sukimo momentas ant kompaktiško Ø100 frikcinio disko, tiesiogiai pritvirtinto prie variklio galo varpelio. Nėra laisvos vietos, nėra laisvumo - tikslus servo ir pavaros mechanizmų laikymas.
Variklis-Integruotas dizainas - Sutaupo vietos ir sujungimo.Tvirtinama ant variklio ne{0}}varančiojo galo per centravimo kaištį + varžto apskritimą. Dalinasi variklio velenu, nėra papildomos movos, nėra atskiro stabdžių rėmo. Pats erdvės-efektyviausias būdas pavarų dėžei pridėti laikymo stabdį.
Produktų aprašymas
TheDJPZ-04yra aspyruoklė-įjungta, nuolatinės srovės-atleistas diskinis stabdyspastatytas taip, kad būtų pritvirtintas tiesiai antMažų-–-vidutinio galingumo elektros variklių ne{0}}varomasis galas. "DJ"=variklis-naudokite stabdžius, "PZ"=disko tipą, "04"=04 dydžio serijoje (0,4 / 1 / 2 / 4 / 8 / 16 / 40 N·m).
Tai yrapriešinga tvirtinimo filosofijaiš visų aukščiau pateiktų mūsų serijos stabdžių:
YW / QW / TJ2 / JZ / MWZ / ZWZA= nepriklausomi stabdžiai, sumontuoti ant veleno, būgno arba rėmo (sunkioji pramonė).
DCPZ-300= apkabos diskinis stabdys, skirtas prispausti/laikyti (Ø300 plokštelė, veikia-laikyti NE logika).
DJPZ-04 = kompaktiškas, variklio{0}}galinis-varpelis-integruotas NC stabdysmikroreduktorių varikliams, servo varikliams, AGV stebulėms, pavaroms (Ø100, saugios nuo gedimo).
Tipinės programos:
Mikro ir vidutinėpavarų varikliai- palaikymas ir avarinis sustabdymas
Servo ir žingsniniai varikliai- Z-ašies kritimo prevencija
Elektriniai cilindrai / linijinės pavaros- tikslus padėties laikymas
AGV ir AMR ratų stebulės- stovėjimo ir saugos stabdys
Medicinos prietaisai- paciento pakėlimas, vaizdo gavimo platformos užraktas
Robotika- jungtinis stabdys, bendradarbiavimo roboto sauga
Pakavimas ir transportavimas- rodyklės padėties nustatymas
Techninės specifikacijos
| Modelis | DJPZ-04(Serija: DJPZ-00 / 01 / 02 / 04 / 08 / 16 / 40) |
|---|---|
| Stabdžių tipas | Paprastai uždarytas, su spyruokle-, nuolatinės srovės elektromagnetas |
| Vardinis stabdymo momentas | 4 N·m(±10 proc., nustatoma pagal išankstinį disko spyruoklės įtempimą) |
| Frikcinio disko skersmuo | Ø100 mm |
| Išleidimo (atsakymo) laikas | <10 ms(įprastai 5–8 ms esant vardinei įtampai) |
| Sužadėtuvių laikas | <15 ms (spring apply, fail-safe) |
| Ritės įtampa | DC24Vstandartinis / DC110V / DC220V pasirenkamas |
| Ritės srovė | Įsiveržimas ~2A / Laikymas ~0,02A (su ekonomaizeriu) |
| Pareiga | S1 nuolatinis laikymas; Mažesnis arba lygus 720 ciklų/h su pertrūkiais |
| Izoliacijos klasė | F (155 laipsniai) |
| Apsaugos klasė | IP54 (IP65 pasirinktinai su sandariu dangteliu) |
| Atsparumas | Nulis (spyruoklinis{0}}trinties gnybtas) |
| Aplinkos temp. | -20 laipsnių iki +55 laipsnio (standartinis); -40 laipsnių žemos temperatūros pasirinkimas |
| Montavimas | Variklio galas-varpelis: centravimo kaištis + varžto apskritimas (matmenys pagal DJPZ-04 brėžinį) |
| Parinktys | Rankinis atleidimo svirtis, mikro{0}}jungiklis (atidarytas/uždarytas), IP65 dangtelis, Ex d ritė, žemos-temp. rinkinys, tinkinta įtampa |
| Standartai | JB/T nuoroda; Atitinka RoHS; Galimi CE-stiliaus dokumentai |
