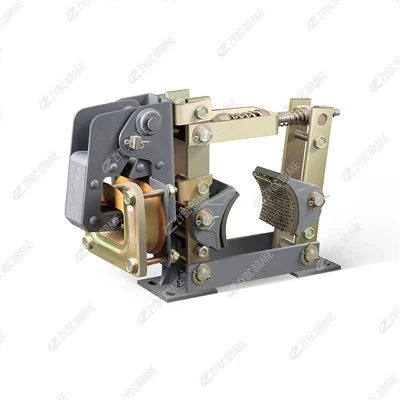

TJ2 serijos elektromagnetiniai būgniniai stabdžiai: montavimo metodai ir suderinami priedai





1. Montavimo būdai

TJ2 serijos elektromagnetiniai būgniniai stabdžiaiVertikalus aukštyn elektromagnetinės ritės montavimas kaip standartinis išdėstymas, o įrangai su ribota vertikalia erdve galima pritaikyti horizontalųjį montavimą. Montavimo matmenys atitinka nacionalinius mechanikos pramonės standartus, pagal kuriuos galima tiesiogiai pakeisti senos{1}}kartos elektromagnetinius būgninius stabdžius.

Standartinis vertikalus montavimas

Tvirtai pritvirtinkite integruotą stabdžių pagrindą prie plokščio standaus atraminio rėmo su didelio stiprumo{0}}varžtais. Laikykite dvi stabdžių trinkeles simetriškai paskirstytas abiejose stabdžių būgno pusėse ir įsitikinkite, kad centrinė stabdžių rėmo ašis yra bendraašius su stabdžių būgnu, kad išvengtumėte ekscentrinės trinties ir vietinio perkaitimo.

Sumontuokite suderintą kintamosios srovės elektromagnetinį stabdį vertikaliai stabdžio svirties viršuje. Užtikrinkite, kad armatūros traukimo strypas judėtų vertikaliai be deformacijos, kad būtų užtikrinta stabili siurbimo jėga veikiant{1}}atleidus.

Integruotas-linkage equal-tarpo balansavimo mechanizmas automatiškai palaiko nuoseklų tarpą tarp frikcinių įdėklų ir būgno abiejose pusėse, sumažindamas dažną rankinį kalibravimą ir užkirsdamas kelią vienašališko batų vilkimo.

Aplink turi būti pakankamai vietos frikciniam pamušalui pakeisti, sukimo momento reguliavimui, ritės priežiūrai ir rankiniam atleidimui.

Pasirenkamas horizontalus šoninis tvirtinimas

Šis išdėstymas tinka vežimėlio važiavimo mechanizmams ir siauroms vertikalioms montavimo padėčiai. Apverskite stabdžių svirties agregatą ir įstatykite stabdį į šoną aplink stabdžių būgną, tam reikalingi pasirinktiniai perėjimo laikikliai. Po horizontalaus surinkimo patikrinkite armatūros atstatymo spyruoklės elastingumą, kad išvengtumėte nepilno stabdymo arba uždelsto atleidimo.

Pagrindiniai montavimo reikalavimai

Visose vyrių šarnyrinėse jungtyse įrengti priežiūros-nereikalaujantys-sutepantys guoliai, todėl sumontavus nereikia reguliariai tepti.

Prieš bandomąjį važiavimą nuo stabdžių būgno paviršiaus visiškai pašalinkite alyvos dėmes, rūdis ir dulkes; užterštumas riebalais smarkiai sumažins trinties koeficientą.

Sureguliuokite pagrindinės stabdymo spyruoklės išankstinį{0}}suspaudimą reguliavimo veržlėmis, kad nustatytumėte tikslinį stabdymo momentą.

Veikimo principas: neveikiantis{0}}saugios spyruoklės-pritaikytas dizainas. Įjunkite elektromagnetą, kad sukurtumėte magnetinį siurbimą, ir atidarykite stabdžių trinkeles, kad atlaisvintumėte; nutraukia galią, stabdžių spyruoklė stumia trinkeles, kad suspaustų būgną automatiniam stabdymui.

Saugokite elektromagnetinę ritę nuo vandens purslų, didelių dulkių ir korozinių dujų, kad prailgintumėte jos tarnavimo laiką.

2. Standartiniai atitinkantys priedai

Pagrindiniai funkciniai pagalbiniai komponentai

Kintamosios srovės elektromagnetinės stabdžių ritės mazgas Specialus suderintas elektromagnetas kaip TJ2 serijos varomasis blokas, sukuriantis magnetinę trauką, kad įveiktų spyruoklės stabdymo jėgą. Standartinės įtampos parinktys: AC220V / AC380V.

Rankinio atleidimo svirtis Skirta avariniam stabdžių atidarymui dingus elektrai arba atliekant kapitalinį įrangos remontą, patogu atliekant statinį techninės priežiūros patikrinimą.

Ribinės padėties jungikliai Aptikti visiškai -stabdytų ir visiškai-atlaisvintų stabdžių būsenas, perduoda realiojo-laikinio grįžtamojo ryšio signalus į elektros valdymo spintą, kad būtų galima saugiai užblokuoti ir stebėti veikimą.

Eksploatacinės atsarginės dalys

Pritvirtinkite-greitai-pakeiskite frikcinius įdėklus. Aplinkai nekenksmingi{-neatsparūs asbestui-trinties blokai su suspaudimo struktūra; atskiras keitimas, neišardant viso stabdžių rėmo. Pusiau -metaliniai antdėklai yra pasirenkami esant didelei-apkrovai ir didelio{8}}dažnio stabdymo scenarijus.

Pilnas reguliavimo ir tvirtinimo elementų rinkinys, kurį sudaro sukimo momento reguliavimo veržlės, tarpo reguliavimo varžtai, fiksavimo varžtai, vyrių kaiščiai ir atstatymo spyruoklės ilgalaikiam -parametrų kalibravimui.

Elektromagnetinės ritės atsarginės dalys Keičiamos ritės ir izoliacinės movos, skirtos senėjimui arba perdegusių elektromagnetų priežiūrai.

3. Pasirenkami pasirinktiniai priedai

Sprogimui atsparios-elektromagnetinės ritės ir Ex-sertifikuoti ribiniai jungikliai, skirti anglies kasykloms, chemijos gamykloms ir kitoms degioms sprogioms pavojingoms zonoms.

Pasirinktiniai perėjimo laikikliai, skirti horizontaliam šoniniam montavimo išdėstymui.

Dulkių ir purslų{0}}apsauginiai dangteliai, skirti lauko, cemento gamyklų ir kasybos{1}}daug dulkių darbo vietoms.

Antikorozinė paviršiaus danga- ir nerūdijančio plieno tvirtinimo detalės pakrantės drėgnoms, druskingoms ir korozinėms dirbtuvėms.

Buferiniai smūgiai{0}}sugeriantys mazgai, siekiant sumažinti smūgius, vibraciją ir važiavimo triukšmą, kai dažni paleidimo{1}}stabdymo ciklai.
