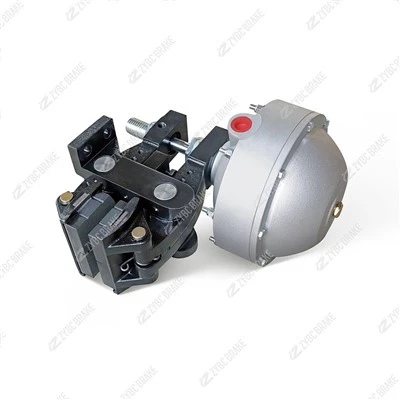

CQPL serijos pneumatinis diskinis stabdys

CQPL serijos pneumatiniai diskiniai stabdžiai yra moderni, efektyvi{0}}stabdžių sistema, kuri kaip veikimo jėgą naudoja suslėgtą orą. Jis skirtas programoms, kurioms reikia greito atsako, patikimo laikymo ir didelio ciklo greičio. Čia yra pagrindinių jo savybių ir veikimo aprašymas:

Pagrindinis veikimo principas:

Ši stabdžių serija paprastai veikia aspyruoklinis-principas, pneumatinio atpalaidavimo (saugumas-) principas, nors kai kurie variantai gali būti pritaikyti pneumatiniam -spyruokliniam-atleidimui. Dažniausia konfigūracija yra saugi-:

Įprasta būsena (įjungtas stabdys):Galingos vidinės spyruoklės (diskinės spyruoklės arba spiralinės spyruoklės) stabdžių apkaboje priverčia frikcines trinkeles prispausti tiesiai prie stabdžių disko, išlaikant veleną nejudantį.

Išleidimas (naudojamas oru):Kai suslėgtas oras tiekiamas į stabdžių integruotą pneumatinį cilindrą, oro slėgis stumia stūmoklį arba diafragmą. Šis veiksmas suspaudžia stabdžių spyruokles, atitraukia trinties trinkeles ir atleidžia diską.

Taikyti (nepavyko-saugus, išnaudotas oras):Kai oro tiekimas nutrūksta arba nutrūksta, slėgis cilindre krenta. Suspaustose stabdžių spyruoklėse sukaupta energija iš karto priverčia trinkeles atgal ant disko, automatiškai pritaikant visą stabdymo momentą.

Pagrindinės funkcijos:

Diskinių stabdžių dizainas:

Naudoja abesisukantis stabdžių diskasir astacionarus suportas. Ši konstrukcija užtikrina puikų šilumos išsklaidymą, pastovų veikimą ir lengvą priežiūrą, palyginti su būgniniais stabdžiais.

Didelis sukimo momento-ir{1}}dydžio santykis, užtikrinantis didelę stabdymo jėgą kompaktiškoje pakuotėje.

Pneumatinis paleidimas:​Naudojamas oru-, todėl jis greitas, galingas ir tinkamas atšiaurioje ar sprogioje aplinkoje, kur elektriniai komponentai kelia pavojų. Reakcijos laikas paprastai yra labai greitas (nuo dešimčių iki šimtų milisekundžių).

Nepavyko-Saugus dizainas:​Spyruoklinis{0}}mechanizmas užtikrina, kad stabdžiai automatiškai įsijungtų, jei nutrūktų oro tiekimas, dingtų slėgis arba avarinio stabdymo komanda, todėl tai yra svarbus saugos komponentas.

Didelis našumas:Dėl stabilaus diskinių stabdžių trinties koeficiento ir gero šilumos valdymo puikiai tinka dažnam važiavimui dviračiu ir daliniam slydimui.

Nulinis atbulinės eigos laikymas:Užtikrina tvirtą, tiesioginį suspaudimą be slydimo, kai jis yra įjungtas, būtinas tiksliam padėties nustatymui ir saugiam laikymui.

Tvirta ir sandari konstrukcija:Suportas ir pneumatinė pavara suprojektuoti taip, kad būtų apsaugoti nuo dulkių, drėgmės ir alyvos purslų (įprasti IP65 arba IP54 reitingai), užtikrinant ilgą tarnavimo laiką sudėtingose ​​pramoninėse sąlygose.

Rankinis leidimas:Standartinė funkcija, dažniausiai rankinis sraigtas, skirtas atleisti stabdį techninei priežiūrai arba rankiniam judėjimui be oro slėgio.

Platus asortimentas:Seriją paprastai sudaro keli dydžiai (pvz., CQPL-100, CQPL-200), kad atitiktų platų sukimo momento reikalavimų spektrą.

Tipinės programos:

Šie stabdžiai idealiai tinka mašinoms, kurioms reikalingas greitas, patikimas stabdymas ir laikymas naudojant pneumatinį jėgos šaltinį:

Pneumatiškai{0}}varomos mašinos:Pakavimo mašinos, spaustuvės, tekstilės mašinos.

Pavojingos zonos:Kasybos įranga, chemijos gamyklos, grūdų tvarkymas (kai kibirkštys kelia susirūpinimą).

Medžiagų tvarkymas:Konvejerio pavaros, indeksavimo lentelės, įtempimo sistemos ir krano judesiai.

Avariniai ir laikomieji stabdžiai:Vertikalioms ašims, keltuvams ir gervėms pneumatinėse sistemose.

Santrauka:

CQPL serija yra akompaktiški, didelio našumo{0}}pneumatiniai diskiniai stabdžiai. Jis sujungiaspyruoklinio-spyruoklinio mechanizmo saugumas ir patikimumassupuikios šiluminės ir dinaminės diskinių stabdžių savybės, visus suaktyvinogreitas ir galingas suslėgtas oras. Jis sukurtas reikliems pramoniniams tikslams, kur yra pneumatinė galia ir kur svarbiausia yra greita reakcija, saugus laikymas ir saugumas.
