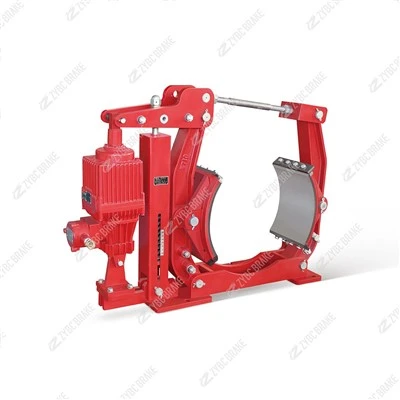

DYW serijos nuo sprogimo apsaugoti elektro{0}}hidrauliniai būgniniai stabdžiai: montavimo metodai ir derinami priedai





1. Montavimo būdai

DYW serijos ugniai atsparūs elektro{0}}hidrauliniai būgniniai stabdžiai yra saugaus stabdymo įranga, skirta degiose ir sprogiose pavojingose ​​vietose, pvz., požeminėse anglių kasyklose ir chemijos gamyklose, atitinkanti GB3836 atsparumo sprogimui standartus (Ex d I požeminėms anglių kasykloms, Ex d IIB T4 cheminių dujų aplinkoms). Suderinta su BEd sprogimui{5}}atspariais elektro-hidrauliniais privairavimo įrenginiais, vertikaliai į viršų nukreiptas privairavimo mechanizmas yra standartinis išdėstymas; siaurai vertikaliai erdvei yra pritaikyti horizontalūs šoniniai laikikliai. Montavimo matmenys atitinka nacionalinius mechanikos pramonės standartus ir palaiko keičiamus senus ugniai atsparius stabdžių modelius.

Standartinis vertikalus montavimas

Tvirtai pritvirtinkite integruotą stabdžių pagrindą ant plokščio standaus atraminio rėmo, naudodami didelio{0}}tvirtumo anti-varžtus. Įsitikinkite, kad dvi stabdžių trinkelės yra simetriškai paskirstytos abiejose stabdžių būgno pusėse, o centrinė stabdžių rėmo ašis yra griežtai koaksialė su stabdžių būgnu, kad išvengtumėte ekscentrinės trinties, vietinio perkaitimo ir netolygaus antdėklų susidėvėjimo.

Ant stabdžių pasukimo svirties vertikaliai į viršų pritvirtinkite atraminį sprogimui{0}}atsparų elektro-elektro{1}}įrenginį BEd. Užtikrinti, kad privairavimo mechanizmo stūmoklis judėtų tiesiai ir nesikreiptų, kad būtų užtikrinta stabili atidarymo trauka, kai įjungta energija. Prieš montuojant visi ugniai atsparūs privairavimo jungčių paviršiai turi būti patikrinti, ar nėra įbrėžimų, rūdžių ir deformacijų.

Integruotas-linkage equal-tarpo balansavimo mechanizmas automatiškai palaiko vienodą tarpą tarp frikcinių įdėklų ir būgno abiejose pusėse, sumažindamas dažną rankinį kalibravimą ir apsaugodamas nuo vienašališko batų vilkimo.

Aplink turi būti pakankamai vietos, kad būtų galima pakeisti frikcinį antdėklą, reguliuoti stabdymo momentą, pakeisti privairavimo mechanizmo alyvą ir atlikti įprastinę ugniai atsparios konstrukcijos patikrą.

Užbaigti sprogimui{0}}saugūs laidai, griežtai išjungus{1}}; naudokite suderintas liepsnai atsparių kabelių riebokšles, patikimai prijunkite įžeminimo laidus ir tolygiai pritvirtinkite visus jungties dėžutės varžtus, kad atitiktumėte ugniai atsparaus atstumo reikalavimus.

Pasirenkamas horizontalus šoninis tvirtinimas

Taikoma sprogimui{0}}atspariems vežimėlio važiavimo mechanizmams ir įrangai, kurių vertikalus įrengimo aukštis yra nepakankamas. Šoniniam išdėstymui reikalingi specialūs pritaikyti ugniai atsparūs perėjimo laikikliai. Surinkę dar kartą patikrinkite variklio alyvos lygį ir iš naujo nustatykite spyruoklės elastingumą, kad išvengtumėte nepilno stabdymo ar uždelsto atleidimo. Standartiniai vertikalūs BEd varikliai negali būti pernelyg pakreipti; pasvirimo kampas neturi viršyti ±15 laipsnių.

Privalomi šerdies sprogimo{0}}įrengimo reikalavimai

Visose vyrių šarnyrinėse jungtyse įrengti priežiūros-nereikalaujantys-tepami guoliai, surinkimo metu patepkite ličio tepalu.

Prieš bandomąjį darbą kruopščiai nuvalykite alyvos dėmes, rūdis ir dulkes nuo stabdžių būgno paviršiaus; tepalų užterštumas smarkiai sumažins trinties koeficientą ir stabdymo saugumą.

Sureguliuokite pagrindinės stabdymo spyruoklės išankstinį-suspaudimą sukimo momento reguliavimo veržlėmis, kad nustatytumėte reikiamą vardinį stabdymo momentą.

Nesaugaus- darbo principas: įjunkite ugniai atsparų svaigiklį BEd, kad atplėštumėte stabdžių trinkeles ir atleistumėte stabdį; atjungiama galia, pagrindinė stabdymo spyruoklė stumia antdėklus, kad suspaustų būgną automatiniam saugiam stabdymui.

Draudžiama originalų ugniai atsparų korpusą, kabelių riebokšlius ir sandarinimo dalis keisti įprastomis neatspariomis -sprogimui-atsarginėmis dalimis; prieš pradedant eksploatuoti, pažeisti ugniai atsparūs paviršiai turi būti suremontuoti.

Patikimas viso stabdžių komplekto potencialo išlyginimas naudojant tam skirtus įžeminimo varžtus; neįžemintas įrengimas sprogimo zonose draudžiamas.

Venkite ilgalaikio-purslų vandens, didelių dulkių ir korozinių dujų erozijos ant ugniai atsparaus privairavimo įrenginio korpuso.

Standartinis maitinimo šaltinis: AC380V / 660V / 1140V, atitinkantis nuo minų ir cheminių sprogimų{3}}atsparios energijos paskirstymo sistemos.

2. Standartiniai atitinkantys priedai

„Core Explosion“{0}}Funkciniai pagalbiniai komponentai

BEd serijos ugniai atsparus electro{0}}hidraulinis stūmiklis Išskirtinis sprogimui{1}}atsparus varomasis blokas, skirtas DYW stabdžiams, su ugniai atsparia jungties dėžute, sandarinimo kabelių riebokšliais ir reguliuojamu stūmiklio mazgu.

Rankinis avarinio atleidimo svirtis Naudojamas rankiniam stabdžiui atidaryti dingus elektrai arba atliekant statinį įrangos kapitalinį remontą, nepažeidžiant ugniai atsparios konstrukcijos.

Sprogimo-ribinės padėties jungikliai Aptikti visiškai-stabdomas ir visiškai-atleistas stabdymo būsenas, perduoti grįžtamojo ryšio signalus į sprogimui-saugias valdymo spintas, skirtas saugos blokavimui ir gedimo signalizacijai.

Eksploatacinės atsarginės dalys

Užfiksuokite-greitai-pakeiskite ne-asbesto trinties antdėklus Užveržimo kaištį-, kad galėtumėte pakeisti atskirai, neišardydami viso stabdžių rėmo; Pusiau{4}}metaliniai, atsparūs nusidėvėjimui{5}}pasirinktinai naudojami sunkios-dažnai stabdomos kasyklos įrangai.

Pilnas reguliavimo ir tvirtinimo elementų rinkinys, kuriame yra sukimo momento reguliavimo veržlių, tarpo tikslaus{0}derinimo varžtų, fiksavimo varžtų, vyrių kaiščių ir pagalbinių atstatymo spyruoklių, skirtų ilgalaikiam-parametrų kalibravimui.

Variklio sandarinimo remonto rinkinys ir speciali hidraulinė alyva Ugniai atsparūs stūmoklių sandarikliai, dulkių žiedai, O-žiedai ir žemos-temperatūros anti-dėvėjimosi hidraulinis skystis, skirtas reguliariai prižiūrėti ir keisti alyvą.

Atsarginės liepsnai atsparios statoriaus ritės Sertifikuotos pakaitinės statoriaus ritės, skirtos BE sraigtui, kai įvyksta perdegimas.

3. Pasirenkami pasirinktiniai sprogimo{1}}priedai

Specialūs horizontaliai montuojami ugniai atsparūs perėjimo laikikliai kompaktiškam sprogimui{0}}atspariam vežimėlio išdėstymui.

Integruoti nuo dulkių ir lietaus apsaugantys dangteliai, skirti atviroje -anglies saugykloje ir uosto sprogimui{1}}atspariems kranams.

Antikorozinis stabdžių rėmas ir nerūdijančio plieno anti-kibirkščių tvirtinimo detalės, skirtos pakrantės druskos-rūko cheminėms zonoms.

Buferiniai slopinimo mazgai, kad sumažintų vibraciją ir smūgį, kai dažni paleidimo{0}}sustabdymo ciklai sprogimo aplinkoje.

Vėjui atsparūs pagalbiniai spyruoklių komponentai, skirti lauko sprogimui{0}}atspariems bėgių kranams, kad padidėtų stovėjimo aikštelės atsparumas -slydimui pučiant stipriam vėjui.
